Descripción

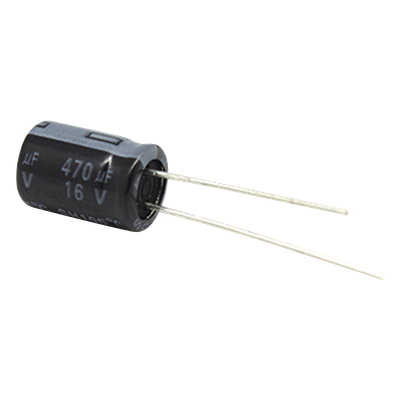

Capacitor electrolítico de aluminio con configuración radial diseñado para aplicaciones de filtrado y acoplamiento en fuentes de alimentación, circuitos de electrónica de potencia y equipos industriales. Ofrece una capacitancia de 470 µF con voltaje nominal de 16 Vcc, operando en un rango térmico extendido de -40 °C a +105 °C. Su corriente de rizado de 305 mA a 105 °C y 120 Hz garantiza estabilidad bajo condiciones de carga térmica exigente. Las dimensiones compactas de 8 mm de diámetro por 11 mm de longitud permiten su integración en diseños de PCB de alta densidad. Cumple con directivas RoHS y presenta una vida útil garantizada de 2000 horas a temperatura máxima de operación.
Características Generales
- • Capacitancia: 470 µF (±20% a 120 Hz, 20 °C)
- • Voltaje nominal: 16 Vcc
- • Temperatura de operación: -40 °C a +105 °C
- • Corriente de rizado: 305 mA (105 °C, 120 Hz)
- • Factor de disipación (tan δ): 0.18 (120 Hz, 20 °C)
- • Corriente de fuga: 0.01CV o 3 µA (el valor mayor)
- • Resistencia de aislamiento: 5000 MΩ mín. (500 Vdc)
- • Resistencia a humedad: 90-95% HR a 40 °C
- • Resistencia a vibración: 10 Hz a 55 Hz
- • Ciclo térmico: -40 °C a +105 °C
- • Vida útil: 2000 horas a 105 °C
- • Cumplimiento: RoHS
Desempeño Eléctrico
- Capacitancia: 470 µF
- Voltaje nominal: 16 Vcc
- Tolerancia: ±20%
- Corriente de rizado: 305 mA
- Factor de disipación: 0.18
- Corriente de fuga: 0.01CV o 3 µA
Físicas y Ambientales
- Dimensiones: 8 x 11 mm (Ø x L)
- Configuración: Radial
- Temperatura: -40 °C a +105 °C
- Humedad: 90-95% HR a 40 °C
- Vibración: 10 Hz a 55 Hz
- Vida útil: 2000 h a 105 °C
Aplicaciones Típicas
- Fuentes de alimentación
- Circuitos de filtrado
- Equipos industriales
- Electrónica de potencia
- Sistemas de iluminación
