Descripción

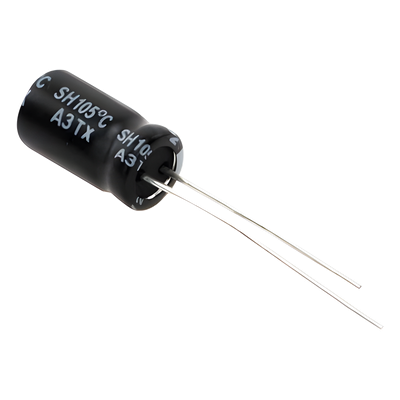

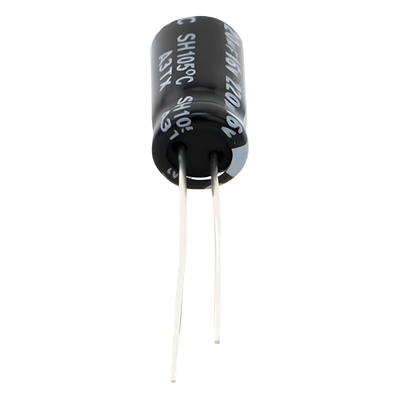

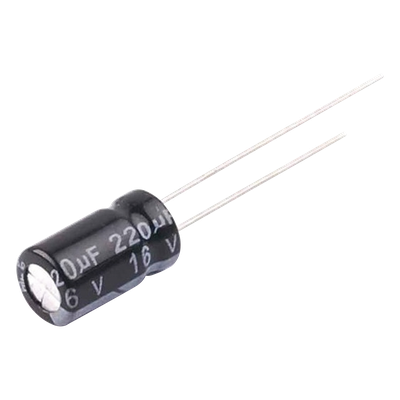

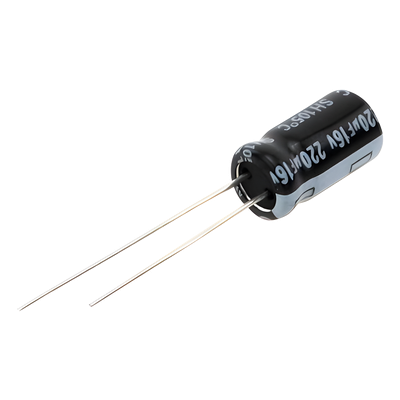

Capacitor electrolítico en aluminio con configuración radial para montaje through-hole en PCB. Diseñado para aplicaciones de filtrado, desacoplamiento y almacenamiento de energía en fuentes de alimentación de bajo voltaje. Ofrece estabilidad térmica extendida con operación continua hasta 105 °C y resistencia al calor verificada en 2000 horas de servicio. La construcción en aluminio con encapsulado compacto de 6.3 mm de diámetro permite integración en diseños con restricciones de espacio. Especificado para equipos electrónicos que requieren tolerancia a condiciones ambientales adversas y variaciones de temperatura.
Desempeño Eléctrico
- Capacitancia: 220 µF
- Voltaje nominal: 16 Vcc
- Tolerancia: ±20% (a 120 Hz, 20 °C)
- Corriente de fuga: I = 0.01CV o 3 µA, el mayor
- Factor de disipación (tanδ): 0.26 (a 120 Hz, 20 °C)
Físicas y Ambientales
- Rango de temperatura: -40 °C a +105 °C
- Resistencia al calor: 2000 horas a 105 °C
- Estabilidad a bajas temperaturas: Z(-25 °C)/Z(+20 °C) = 2
- Material: Aluminio
- Configuración: Radial through-hole
Dimensiones y Terminales
- Diámetro (D): 6.3 mm
- Longitud (L): 11 mm
- Pitch (P): 2.5 mm
- Diámetro de alambre (d): 0.6 mm
- Ancho de terminales (a): 1.5 mm
