Descripción

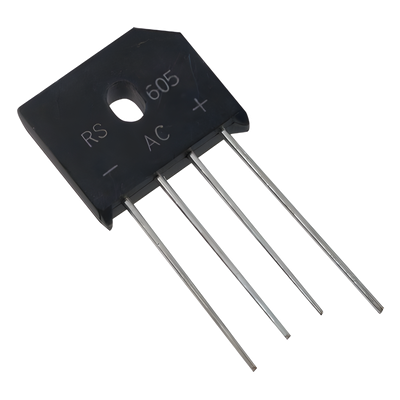

Puente rectificador de silicio en configuración de línea para rectificación de onda completa. Diseñado para aplicaciones de potencia con capacidad de 6 A de corriente promedio rectificada y soporta voltajes inversos pico recurrentes de hasta 800 V. El encapsulado compacto permite su integración en fuentes de alimentación, cargadores de batería, variadores de velocidad y equipos de control industrial. Presenta resistencia térmica junction-to-case de 3.1 °C/W que facilita el diseño de sistemas de disipación. Opera en rango de temperatura de -55°C a +150°C para entornos industriales exigentes.
Características Generales
- Corriente promedio rectificada: 6.0 A
- Voltaje inverso pico recurrente (VRRM): 800 V
- Voltaje RMS máximo (VRMS): 560 V
- Voltaje DC bloqueo máximo: 800 V
- Corriente de pico de sobrecarga (IFSM): 150 A
- Corriente cuadrada tiempo (I²t): 93.3 A²/seg
- Rango temperatura operación: -55°C a +150°C
- Voltaje directo máximo (VF): 1.1 V
- Corriente inversa DC máxima (IR): 5.0 μA
- Corriente inversa DC a 100°C: 200 μA
- Resistencia térmica RθJC: 3.1 °C/W
- Resistencia térmica RθJA: 8.6 °C/W
- Terminales: planas
Desempeño Eléctrico
Corriente promedio rectificada: 6.0 A
Voltaje inverso pico (VRRM): 800 V
Voltaje RMS máximo: 560 V
Voltaje DC bloqueo: 800 V
Corriente pico sobrecarga (IFSM): 150 A
I²t: 93.3 A²/seg
Voltaje directo máx (VF): 1.1 V
Corriente inversa máx (IR): 5.0 μA
IR a 100°C: 200 μA
Térmicas y Físicas
Rango temperatura: -55°C a +150°C
RθJC: 3.1 °C/W
RθJA: 8.6 °C/W
Terminales: planas
Material: silicio
Contenido del Paquete
Puente rectificador RS606
