Descripción

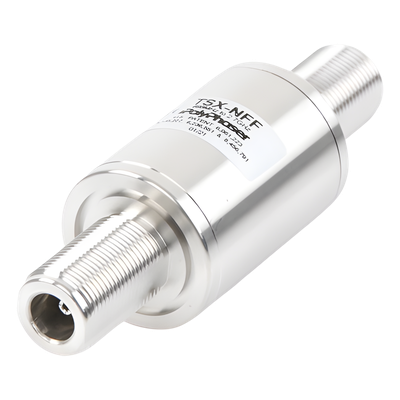

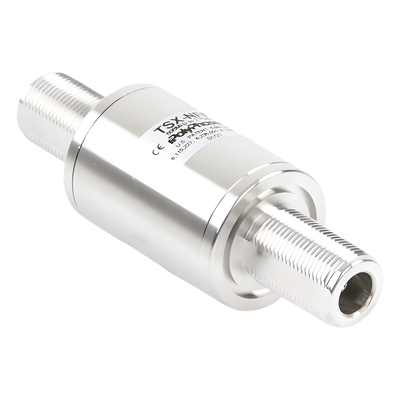

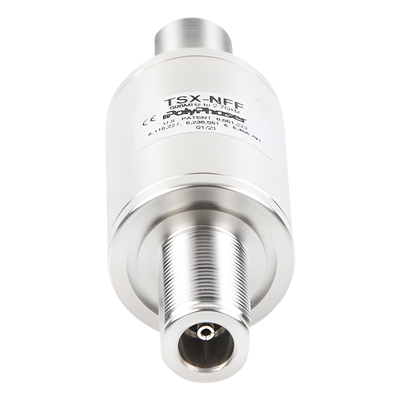

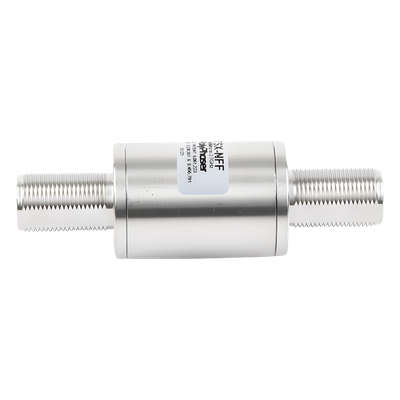

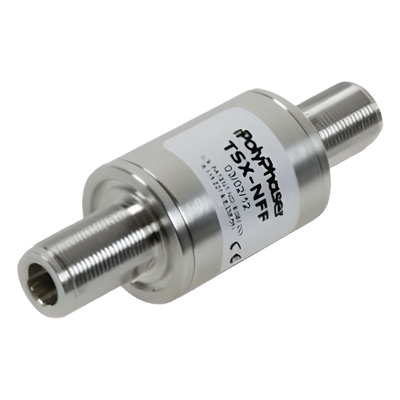

Este protector coaxial RF bidireccional opera en el rango de frecuencia de 698 a 2700 MHz, brindando protección integral para sistemas de radiofrecuencia en entornos exigentes. Con una potencia máxima soportada de 750 W y una pérdida por inserción de tan solo 0.2 dB, garantiza el rendimiento óptimo de la señal sin degradación perceptible. Su diseño con bloqueo DC y certificación IP67 permite instalaciones en exteriores a prueba de intemperie, mientras que los conectores N hembra estándar facilitan la integración en infraestructuras de telecomunicaciones existentes.
Características Principales
- Rango de frecuencia: 698-2700 MHz para cobertura multibanda
- Potencia máxima: 750 W con mínima pérdida de señal
- Pérdida por inserción: ≤0.1 dB (especificación eléctrica)
- Protección bidireccional con flujo de energía de 0.5 µJ
- Conectores estándar tipo N hembra para compatibilidad universal
- Bloqueo DC integrado para protección de corto circuito
- Clasificación IP67 para operación en exteriores
- Cuerpo de bronce triplateado con dieléctrico PTFE
- Rango de temperatura operativa: -50°C a +85°C
- Cumplimiento con norma IEC 605
Especificaciones Técnicas
Eléctricas
Rango de frecuencia: 698-2700 MHz
Pérdida por inserción: ≤0.1 dB
Potencia máxima: 750 W
Voltaje de paso: ≤±200 mV para 3 kA @ 8/20 µs
Energía de paso: ≤5 nJ para 3 kA @ 8/20 µs
Corriente máxima: 40 kA
Corriente múltiple: 20 kA
Físicas
Conectores: N hembra
Material: Cuerpo de bronce triplateado
Dieléctrico: PTFE
Temperatura de operación: -50°C a +85°C
Protección: IP67
Resistencia a vibración: 1g @ 5 Hz a 100 Hz
Aplicaciones
• Protección DC corto/radiofrecuencia
• Montaje en chasis
• Instalación a prueba de intemperie
• Cumplimiento con IEC 605
