Descripción

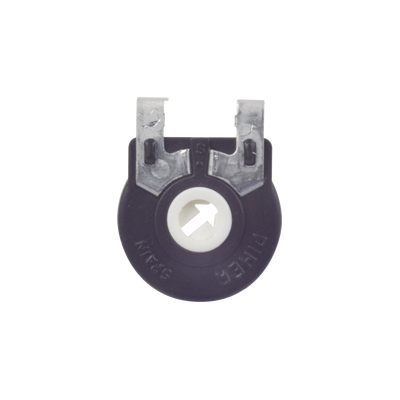

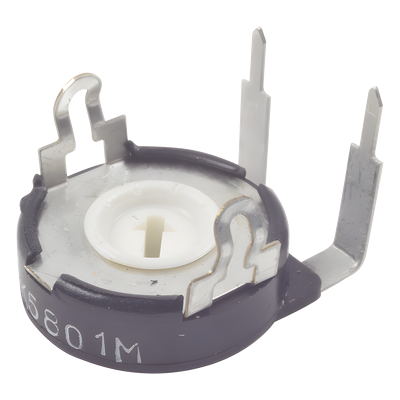

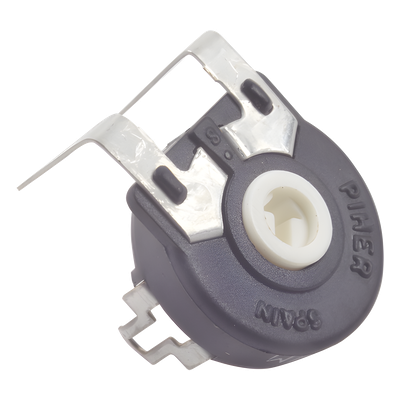

Potenciómetro de ajuste vertical con elemento resistivo cermet depositado sobre sustrato de alúmina, diseñado para aplicaciones de control de precisión en circuitos electrónicos. Proporciona una resistencia nominal de 2.5 kΩ con tolerancia ±20% y disipación de 0.25 W a 50°C. Su encapsulamiento con grado de protección IP54 conforme a IEC 60529 permite su operación en entornos con presencia de polvo y proyección de agua. El rango de temperatura operativo de -40°C a +90°C y su construcción robusta con diámetro de 15 mm lo hacen apto para equipos industriales, instrumentación y sistemas de control donde se requiere estabilidad térmica y mecánica a largo plazo.
Características Generales
- • Potenciómetro 2.5 kΩ con ajuste vertical
- • Protección IP54 conforme a IEC 60529
- • Elemento resistivo cermet, sustrato de alúmina
- • Rango de operación -40°C a +90°C
- • Carga nominal 0.25 W, diámetro 15 mm
- • Durabilidad 10,000 ciclos, torque 0.5 a 2.5 Ncm
Especificaciones Eléctricas
Resistencia: 2.5 kΩ
Tolerancia: ±20%
Potencia nominal: 0.250 W (a 50°C)
Voltaje máximo: 125 VCC (no lineal)
Taper: Lineal (otros bajo solicitud)
Resistencia residual: 5% máx. del valor nominal
Ruido equivalente: 100 × R
Especificaciones Mecánicas
Diámetro: 15 mm
Ángulo de rotación mecánica: 265° ±5%
Ángulo de rotación eléctrica: 240° ±20%
Vida útil: 10,000 ciclos
Par de rotación: 0.5 a 2.5 Ncm
Par de rotura: >10 Ncm
Tipo de montaje: Horizontal para PCB
Condiciones Ambientales
Temperatura operativa: -40°C a +90°C
Grado de protección: IP54 (IEC 60529)
Elemento resistivo: Cermet sobre alúmina
Ajuste: Vertical
