Descripción

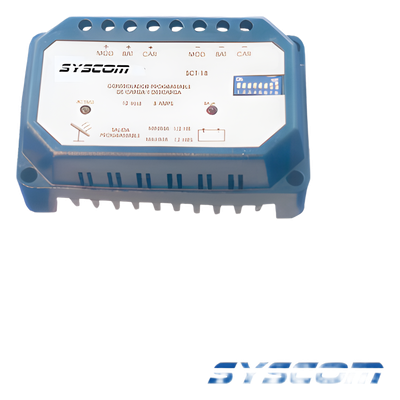

Controlador solar con temporizador integrado diseñado para sistemas fotovoltaicos de 12 Vcc y 20 A. Gestiona la carga de baterías mediante regulación automática de voltaje y protege contra descargas profundas mediante desconexión de carga a 10.00 Vcc. Incorpora temporizador programable con rango de 30 minutos a 12 horas para control automatizado de equipos conectados. El sistema detecta el voltaje del panel solar para activación programada a las 19:00 horas en horario de invierno. Indicadores LED proporcionan información visual del estado de carga del panel y nivel de batería. Diseño compacto con protección contra polaridad inversa en ambos terminales de conexión.
Características Generales
- Voltaje nominal: 12 Vcc
- Corriente máxima: 20 A
- Temporizador programable: 30 minutos a 12 horas
- Protección bajo voltaje: desconecta carga a 10.00 Vcc
- Regulación carga baterías: conecta a 12.70 Vcc, desconecta a 14.40 Vcc
- Activación por detección voltaje panel: 19:00 hrs (horario invierno)
- Protección contra polaridad inversa en panel y batería
- Variación máxima de parámetros: ±1.5%
- Indicadores LED de estado para panel solar y batería
- Diseño compacto y fácil instalación
Desempeño Eléctrico
- Voltaje sistema: 12 Vcc
- Corriente máxima: 20 A
- Rango temporizador: 30 min a 12 h
- Desconexión bajo voltaje: 10.00 Vcc
- Conexión carga batería: 12.70 Vcc
- Desconexión carga batería: 14.40 Vcc
- Variación máxima parámetros: ±1.5%
- Activación panel (invierno): 19:00 hrs
Protecciones e Indicadores
- Protección bajo voltaje: Desconexión automática de carga
- Protección polaridad inversa: Panel y batería
- LED panel amarillo: Panel solar cargando batería
- LED panel apagado: Batería completamente cargada
- LED batería roja: Voltaje insuficiente (desconecta carga)
- LED batería apagado: Estado normal de batería
Físico e Instalación
- Diseño: Compacto
- Instalación: Simplificada
