Descripción

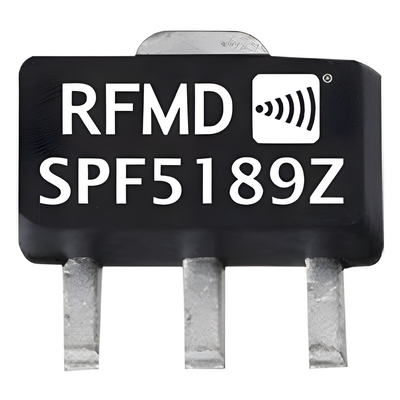

Amplificador lineal de RF diseñado para aplicaciones que exigen amplio espectro de frecuencia, desde 50 MHz hasta 4 GHz. Ofrece una ganancia de 18.7 dB a 0.9 GHz con excepcional figura de ruido de 0.55 dB, garantizando señales limpias en recepción. Su alta linealidad, con punto de intercepto de tercer orden de hasta 39.5 dBm, minimiza distorsiones en sistemas con múltiples portadoras. Opera con alimentación de 5 Vcc y consume únicamente 90 mA típicos, optimizando la eficiencia energética en equipos portátiles o de bajo consumo. El encapsulado SOT-89 facilita su integración en diseños compactos de RF.
Características principales
- Rango de frecuencia: 50 MHz a 4 GHz
- Ganancia de 18.7 dB a 0.9 GHz
- Operación con voltaje de 5 Vcc (máx. 5.25 V)
- Encapsulado SOT-89 para fácil montaje
- Alta linealidad con OIP3 de 39.5 dBm a 1.96 GHz
- Bajo consumo de corriente: 90 mA típico
Especificaciones técnicas
Especificaciones RF
| Rango de frecuencia | 50 MHz – 4 GHz |
| Ganancia a 0.9 GHz | 18.7 dB |
| Ganancia a 1.96 GHz | 11.3 – 14.3 dB |
| Figura de ruido a 0.9 GHz | 0.55 dB |
| Figura de ruido a 1.96 GHz | 0.8 – 1.1 dB |
| P1dB a 0.9 GHz | 22.4 dBm |
| P1dB a 1.96 GHz | 20.7 – 22.7 dBm |
| OIP3 a 0.9 GHz | 38.5 dBm |
| OIP3 a 1.96 GHz | 36.0 – 39.5 dBm |
Especificaciones eléctricas
| Voltaje de operación | 5 V (máx. 5.25 V) |
| Corriente de operación | 75 – 105 mA |
| Corriente típica | 90 mA |
| Corriente máxima | 12 mA |
Mecánicas y montaje
| Encapsulado | SOT-89 |
| Tipo de montaje | Superficie (SMD) |
